Amlogic S922X 八核 Android 电视盒

本产品为网络Android系统主板，适用于智能显示终端设备、工业自动化终端、计算机视觉/算法、3D体验、游戏/娱乐设备、高性能人脸识别计算/存储、对性能要求较高的AI智能。可广泛作为金融、广告、安防、交通、公交等行业的高端需求智能主板。

该产品采用Amlogic最新一代12纳米超低功耗AI芯片s922x。它是一款先进的应用处理器，集成了强大的CPU、GPU子系统、安全的4K视频编解码引擎和一流的HDR图像处理。 S922x主系统CPU采用大小架构，集成四核ARM Cortex-A73 CPU集群和双核Cortex-A53集群，统一二级缓存，提高系统性能。每个 CPU 内核都包含一个独立的 neon SIMD 协处理器，以提高软件媒体处理能力。 Ave-10可以以75帧/秒的速度解码4kx2k分辨率的视频，并具有用于安全应用的完整可信视频路径（TVP），支持完整的格式，包括：MVC、MPEG-1/2/4、vc-1 /WMV、AVS、AVS、avs2 realvideo、MJPEG 流、H.264、h265-10、VP9 和 JPEG 图片，无大小限制。独立编码器可以编码JPEG或h.265/h.264格式，最高可达1080p，每秒75帧。支持hdmi2.2接口4kx2k@60fp(3840*2160)输出，一接口支持V的4K点屏。支持 HDCP 2.2、立体声音频 DAC、CVBS 输出、4 通道 Mipi DSI 接口、多 TDM、PCM、I2S 和 SPDIF 数字音频 I/O 接口、8 通道远场 PDM 数字麦克风 (dmic) 输入和 DVP 摄像头界面。产品自带2x2 WiFi（支持2.4G和5.8G双频）4.1无线网络模块，支持千兆以太网接口和红外遥控、键盘鼠标操作。

强调

o Amlogic 64 位四核 ARM® Cortex™ A73 CPU 和双核 ARM® Cortex™ A53 CPU

o ARM Mali-G52 MP4 GPU 处理器

o HW UHD 4KH.265 75f​​ps 10 位视频解码器和低延迟 1080p H.265/H.264 60fp  编码器

o 杜比视界和 HDR10、HDR10、HLG 和 PRIME HDR 视频处理

o 内置 Cortex-M4 内核，可始终进行处理

o 基于 TrustZone  的 DRM 视频流安全性

o WIFI、BT、USB、SD、以太网、模拟音频

o 电源管理辅助处理器

Amlogic S922X 是一款先进的应用处理器，专为 Android 混合 OTT/IPTV 机顶盒 (STB) 和高端媒体盒应用而设计。它将强大的 CPU、GPU 子系统、安全的 4K 视频编解码器引擎和一流的 HDR 图像处理管道与所有主要外设集成在一起，形成终极高性能多媒体 AP。

主系统CPU基于Big。 Little架构集成了四核ARM Cortex-A73 CPU集群和双核Cortex-A53集群，并具有统一的二级缓存，以提高系统性能。每个 CPU 内核均包含独立的 NEON SIMD 协处理器，以提高软件媒体处理能力。

图形子系统由双图形引擎和灵活的视频/图形输出管道组成。 ARM Mali-G52 MP4 GPU 处理所有 OpenGL ES 3.2 Vulkan 1.0 和 OpenCL 2.0 图形程序，而 2.5D 图形处理器则处理额外的缩放、alpha、旋转和色彩空间转换操作。 CPU 和 GPU 共同处理所有操作系统、网络、用户界面和游戏相关任务。视频输出管道包括杜比视界可选的 HDR10、HDR10、HLG 和 PRIME HDR 处理、REC709/BT2020 处理、运动自适应边缘增强去隔行、灵活的可编程标量以及将增强图像传递到视频输出端口之前的许多图像增强滤波器。

Amlogic 视频引擎 (AVE-10) 将 Cortex-A53 CPU 从所有视频编解码器处理中卸载。它包括专用硬件视频解码器和编码器。 AVE-10 能够以 75fps 解码 4Kx2K 分辨率视频，具有完整的可信视频路径 (TVP)，可实现安全应用，并支持完整格式，包括 MVC、MPEG-1/2/4、VC-1/WMV、AVS、AVS、AVS2 RealVideo、MJPEG流、H.264、H265-10、VP9 以及具有大小限制的 JPEG 图片。独立编码器能够以 JPEG 或 H.265/H.264 进行编码，最高可达 1080p、60fps。

Amlogic S922X 集成了所有标准音频/视频输入/输出接口，包括支持 3D 的 HDMI2.1 发射器、动态 HDR、CEC 和 HDCP 2.2、立体声音频 DAC、CVBS 输出、4 通道 MIPI DSI 接口、多个 TDM、PCM、 I2S 和 SPDIF 数字音频输入/输出接口、8 通道远场 PDM 数字麦克风 (DMIC) 输入和 DVP 摄像头接口。

Amlogic S922X 还集成了一组用于数字电视广播流的功能块。内置的两个解复用器可以处理来自串行和并行传输流输入接口的电视流，该接口可以连接到外部调谐器/解调器。

该处理器具有丰富的先进网络和外设接口，包括1个带RGMII的10/100/1000M以太网MAC、10/100M以太网PHY、1个USB XHCI OTG 2.0端口、1个USB3.0和PCIe

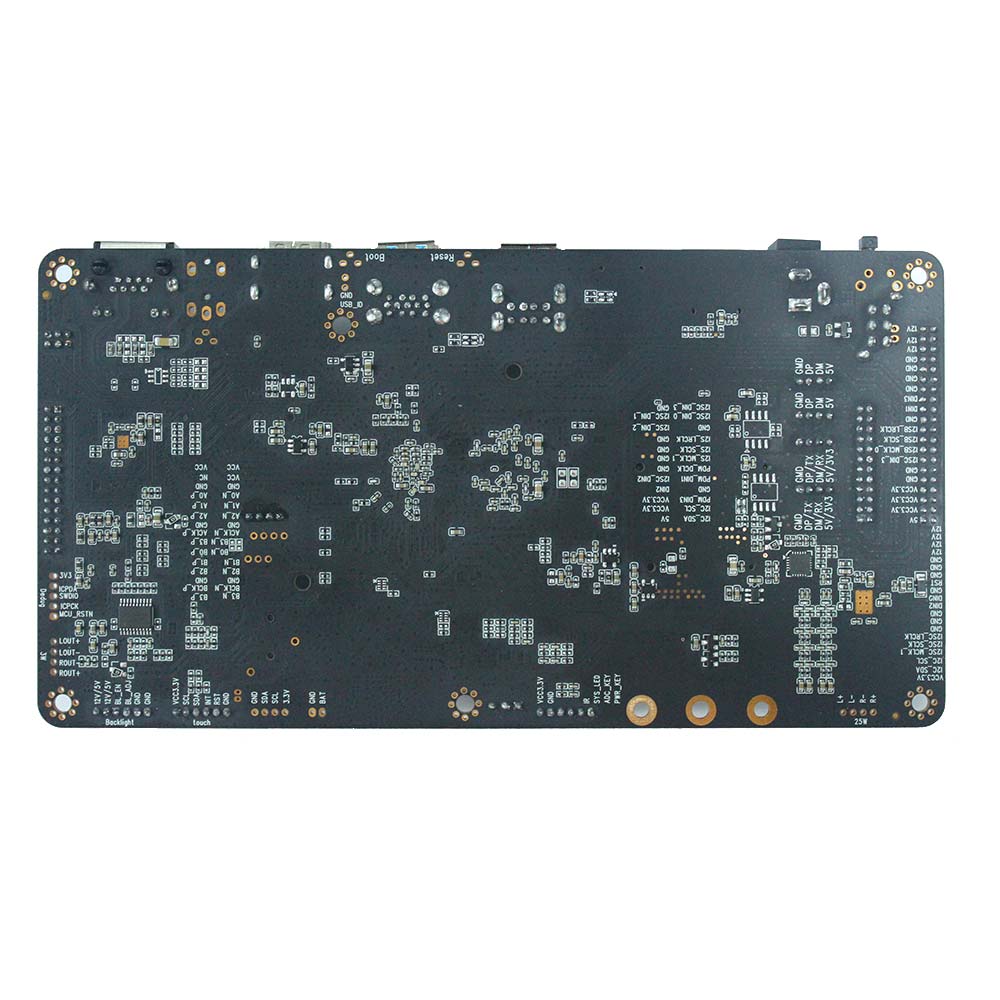

主板介绍

Amlogic S922X And​​roid开发板多媒体网络播放器-LCD驱动集成板采用Amlogic S922X 12nm高端芯片，支持UHD 4K@60fps硬件视频解码。它还支持H.265 10-bit、H.264和AVS等多种格式。支持HDR10和HLG高动态范围处理，具有多通道UART和USB接口。支持蓝牙、WIFI、4G和以太网功能。支持AV串口使用、SD卡扩展。完美支持各类触摸屏，适用于高性能智能显示终端设备、工业自动化终端、计算机视觉/算法、3D体验、游戏/游乐设备、高性能人脸识别计算/存储、AI智能等。可广泛作为金融、广告、安防、交通、公交等各行业的高端智能主板。
(1) 具有丰富的接口
- 1路LVDS视频输出（40pins）
- 1路HDMI视频输出
- 5路USB2.0
- 4路RS232（可通过补丁修改为USB2.0）
- 1 通道 MIPI CSI
- 1路AV输出
- 1 通道 I2C
- I2SC/IS2B
- 1路25W超级功放和3W扬声器接口
（2）混合组网，突破网络限制
- 支持有线、WiFi和4G接入，可实现多网混合组网
(3) 操作方便、维护快捷
- 支持断点播放
- 超强多时段定时开关功能
- 支持U盘加载或直接播放
- 支持自动修复、远程升级、智能域名解析

芯片性能

CPU子系统
(1) 四核 ARM Cortex-A73 和双核 ARM Cortex-A53 CPU
(2) 具有 Neon 和 Crypto 扩展的 ARMv8-A 架构
(3)统一系统二级缓存
(4) 内置 Cortex-M4 内核，始终在线处理
(5) 先进的TrustZone安全系统
(6) 使用内部基于 QoS 的交换结构进行基于应用的流量优化

3D图形处理单元
(1) 个 ARM Mali-G52 MP4 (4ppc) GPU
(2) 8 宽扭曲、2x 双纹理管道、6x8 宽执行引擎(EE)
(3)并发多核处理
(4) OpenGL ES3.2、Vulkan 1.0 和 OpenCL 2.0 支持



视频/图片编解码器

(1) Amlogic 视频引擎 (AVE) 具有专用硬件解码器和编码器
(2) 支持高达4Kx2K@60fps1x1080P@60fps的多视频解码器
(3) 支持多个“安全”视频解码会话以及同时解码和编码
(4)视频/图片解码
VP9 Profile-2 高达 4Kx2K@60fps
H.265 HEVCMP-10@L5.1高达 4Kx2K@60fps
AVS2-P2 配置文件高达 4Kx2K@60fps
H.264 AVCHP@L5.1 最高 4Kx2K@30fps
H.264 MVC 高达 1080P@60fps
MPEG-4 ASP@L5 高达 1080P@60fps (ISO-14496)
WMV/VC-1 SP/MP/AP 高达 1080P@60fps
AVS-P16(AVS) /AVS-P2 极准配置文件高达1080P@60fps
MPEG-2 MP/HL 高达 1080P@60fps(ISO-13818)
MPEG-1MP/HLupto1080P@60fps(ISO-11172)
RealVideo 8/9/10 高达 1080P@60fps
多语言、多格式字幕视频支持
MJPEG 和 JPEG 无限像素分辨率解码(ISO/IEC-10918)
支持JPEG缩略图、缩放、旋转和过渡效果
支持*.mkv、*.wmv、*.mpg、*.mpeg、*.dat、*.avi、*.mov、*.iso、*.mp4、*.rm 和*.jpg 文件格式
(5) 视频/图片编码
独立的 JPEG 和 H.265/H.264 编码器，具有可配置的性能/比特率
JPEG图像编码
H.265/H.264 视频编码高达 1080P@60fps，低延迟

视频输出

(1) 内置 HDMI 2.1 发射器，包括控制器和 PHY，具有 CEC、动态 HDR 和 HDCP 2.2、4Kx2K@60 最大分辨率输出
(2) CVBS 480i/576i标清输出
(3) 支持所有标准 SD/HD/FHD 视频输出格式：480i/p、576i/p、720p、1080i/p 和 4Kx2K
(4) 4路MIPI DSI接口，分辨率高达1920*1080，支持旋转和面板校准


芯片性能

CPU子系统
(7) 四核 ARM Cortex-A73 和双核 ARM Cortex-A53 CPU
(8) 具有 Neon 和 Crypto 扩展的 ARMv8-A 架构
(9)统一系统二级缓存
(10) 内置 Cortex-M4 内核，实现始终在线处理
(11) 先进的TrustZone安全系统
(12) 使用内部基于 QoS 的交换结构进行基于应用的流量优化

3D图形处理单元
(5) ARM Mali-G52 MP4 (4ppc) GPU
(6) 8宽扭曲，2x双纹理管道，6x8宽执行引擎(EE)
(7)并发多核处理
(8) OpenGL ES3.2、Vulkan 1.0 和 OpenCL 2.0 支持


视频/图片编解码器
(6)具有专用硬件解码器和编码器的Amlogic视频引擎(AVE)
(7) 支持最高4Kx2K@60fps1x1080P@60fps的多视频解码器
(8) 支持多个“安全”视频解码会话以及同时解码和编码
(9)视频/图片解码
VP9 Profile-2 高达 4Kx2K@60fps
H.265 HEVCMP-10@L5.1高达 4Kx2K@60fps
AVS2-P2 配置文件高达 4Kx2K@60fps
H.264 AVCHP@L5.1 最高 4Kx2K@30fps
H.264 MVC 高达 1080P@60fps
MPEG-4 ASP@L5 高达 1080P@60fps (ISO-14496)
WMV/VC-1 SP/MP/AP 高达 1080P@60fps
AVS-P16(AVS) /AVS-P2 极准配置文件高达1080P@60fps
MPEG-2 MP/HL 高达 1080P@60fps(ISO-13818)
MPEG-1MP/HLupto1080P@60fps(ISO-11172)
RealVideo 8/9/10 高达 1080P@60fps
多语言、多格式字幕视频支持
MJPEG 和 JPEG 无限像素分辨率解码(ISO/IEC-10918)
支持JPEG缩略图、缩放、旋转和过渡效果
支持*.mkv、*.wmv、*.mpg、*.mpeg、*.dat、*.avi、*.mov、*.iso、*.mp4、*.rm 和*.jpg 文件格式
(10)视频/图片编码
独立的 JPEG 和 H.265/H.264 编码器，具有可配置的性能/比特率
JPEG图像编码
H.265/H.264 视频编码高达 1080P@60fps，低延迟

视频输出
(5) 内置 HDMI 2.1 发射器，包括控制器和 PHY，具有 CEC、动态 HDR 和 HDCP 2.2、4Kx2K@60 最大分辨率输出
(6) CVBS 480i/576i标清输出
(7) 支持所有标准 SD/HD/FHD 视频输出格式：480i/p、576i/p、720p、1080i/p 和 4Kx2K
(8)4路MIPI DSI接口，分辨率高达1920*1080，支持旋转和面板校准

使用我们的 Amlogic S922X 八核 Android 电视盒释放娱乐的力量：

1. 强大的性能：这款电视盒配备最新的 Amlogic S922X 八核处理器，可确保流畅的多任务处理、更快的加载时间和响应性能。

2. 4K超高清流媒体：沉浸在令人惊叹的 4K 超高清分辨率中，支持 HDR 内容，提供清晰、逼真的视觉效果和鲜艳的色彩。

3. 杜比音效：通过杜比音频 (Dolby Audio) 支持享受身临其境的音频，提供丰富、清晰的声音，增强观看体验。

4. 多功能连接：通过内置 Wi-Fi、蓝牙、USB 端口、HDMI 输出和以太网轻松连接，实现无缝流媒体和连接。

5. 安卓操作系统：体验 Android 操作系统的灵活性和可定制性，通过 Google Play 商店访问数千种应用程序、游戏和流媒体服务。

6. 用户友好的界面：使用直观的界面轻松浏览菜单和应用程序，适合所有年龄段的用户。

7. 可扩展存储：使用可扩展的存储选项存储您喜爱的电影、音乐和应用程序，确保您永远不会用完数字内容的空间。

8. 多媒体中心：将您的电视变成多媒体中心，从各种平台流式传输您喜爱的电影、电视节目、音乐和游戏。

9. 轻松设置：在几分钟内设置您的 Android 电视盒并立即开始欣赏您喜爱的内容。

10. 增强的娱乐体验：无论您是观看电影、与朋友一起玩游戏，还是观看最新的电视节目，我们的 Amlogic S922X 八核 Android 电视盒都能为您的客厅提供无与伦比的娱乐体验。

使用我们的 Amlogic S922X 八核升级您的娱乐设置 安卓电视盒 并将您的观看体验提升到新的高度。
