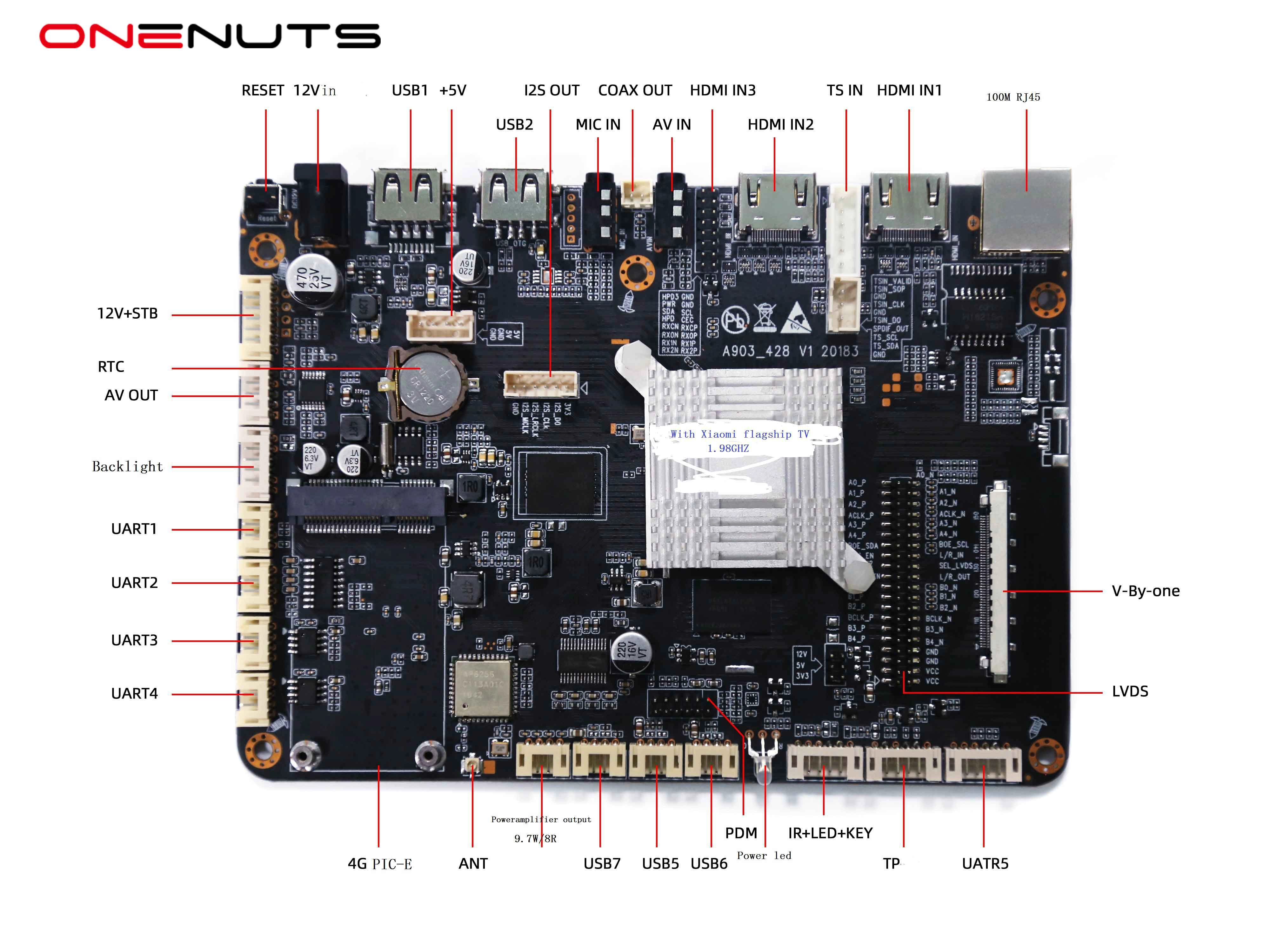

PCBA 개발 보드 암로직 T972 안드로이드 9.0, HDMI 입력 및 P운영체제/스마트 홈/키오스크/자동 판매기/LCD용 V-by-one 4K 화면 포함

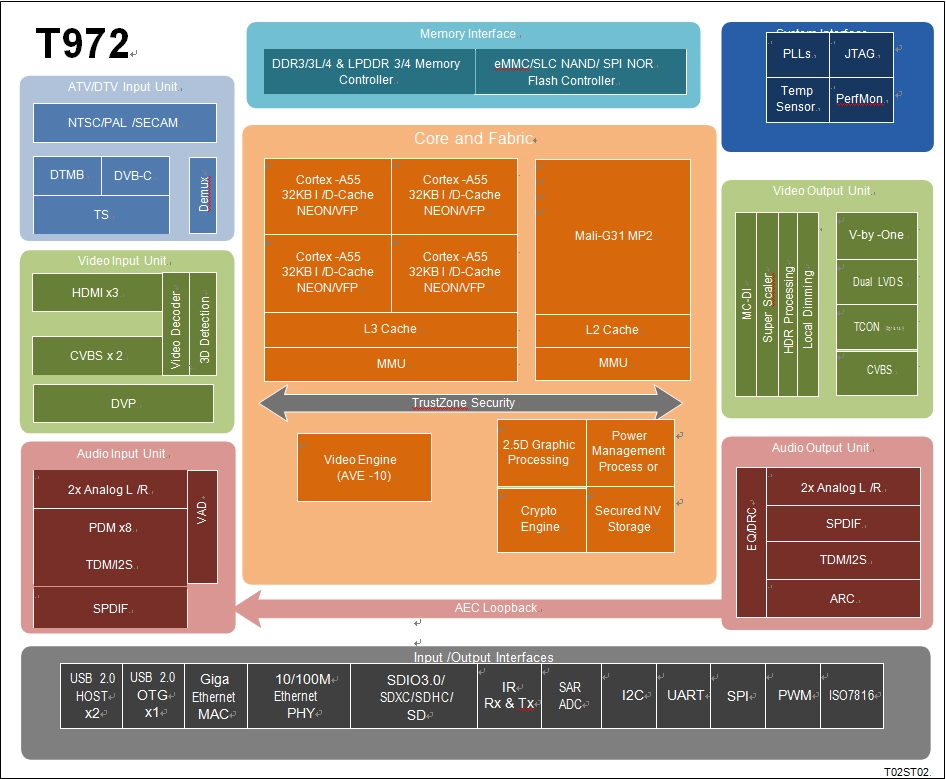

CPU 하위 시스템
쿼드 코어 ARM Cortex-A55 CPU
Neon 확장이 포함된 ARMv8.2 아키텍처
통합 시스템 L3 캐시
고급 TrustZone 보안 시스템
내부 QoS 기반 스위칭 패브릭을 사용한 애플리케이션 기반 트래픽 최적화
CoreSight 디버거 지원

3D 그래픽 처리 장치
ARM Mali-G31 MP2 GPU
4폭 워프, 듀얼 텍스처 파이프, 2x 4폭 실행 엔진(EE)
동시 멀티 코어 처리
OpenGL ES 3.2, Vulkan 1.1 및 OpenCL 2.0 지원

2.5D 그래픽 프로세서
듀얼 입력 및 단일 출력을 갖춘 빠른 ​​bitblt 엔진
프로그래밍 가능한 래스터 작업(ROP)
프로그래밍 가능한 다상 스케일링 필터
다양한 비디오 형식(4:2:0, 4:2:2, 4:4:4)과 여러 픽셀 형식(8/16/24/32비트 그래픽 레이어)을 지원합니다.
빠른 색 공간 변환
고급 깜박임 방지 필터

암호화 엔진
128/256비트 키, 표준 16바이트 블록 크기 및 스트리밍 ECB, CBC 및 CTR 모드를 갖춘 AES 블록 암호
DES용 64비트 키와 3DES용 192비트 키를 지원하는 ECB 및 CBC 모드를 갖춘 DES/3DES 블록 암호
전송 스트림 암호화를 위한 하드웨어 키 래더 작동 및 DVB-CSA
내장 하드웨어 TRNG(True Random Number Generator) 및 SHA-1/SHA-2 엔진

영상/사진 코덱
최대 4Kx2K@75fps의 전용 하드웨어 디코더를 갖춘 Amlogic Video Engine(AVE-10)
비디오/사진 디코딩
VP9 프로파일 2-10 최대 8Kx4K@24fps 또는 4Kx2K@60fps
H.265 HEVC MP-10@L5.1 최대 8Kx4K@24fps 또는 4Kx2K@60fps
AVS2-P2 프로파일 최대 4Kx2K@60fps
H.264 AVC HP@L5.1 최대 4Kx2K@30fps
H.264 MVC 최대 1080P@60fps
MPEG-4 ASP@L5 최대 1080P@60fps(ISO-14496)
WMV/VC-1 SP/MP/AP 최대 1080P@60fps
AVS-P16(AVS) /AVS-P2 JiZhun 프로필 최대 1080P@60fps
MPEG-2 MP/HL 최대 1080P@60fps(ISO-13818)
MPEG-1 MP/HL 최대 1080P@60fps(ISO-11172)
RealVideo 8/9/10 최대 1080P@60fps
다양한 언어 및 다양한 형식의 자막 비디오 지원
MJPEG 및 JPEG 무제한 픽셀 해상도 디코딩(ISO/IEC-10918)
JPEG 축소판, 크기 조정, 회전 및 전환 효과 지원
*.mkv,*.wmv,*.mpg, *.mpeg, *.dat, *.avi, *.mov, *.iso, *.mp4, *.rm 및 *.jpg 파일 형식 지원

9세대 고급 Amlogic TruLife 이미지 엔진
HDR10/10, HLG, Technicolor Prime HDR 지원
무작위 소음에 대한 동작 보상 소음 감소 및 3D 디지털 소음 감소
블록 노이즈, 모기 노이즈, 공간 노이즈, 윤곽 노이즈 감소
모션 보상 및 모션 적응형 디인터레이서
낮은 각도 보호 및 처리를 통한 가장자리 보간
3:2/2:2 풀다운 및 VOF(Video on Film) 감지 및 처리
De-Contouring, De-Ring, LTI, CTI, De-jaggy, Peaking을 포함한 SuperScaler 기술로 스마트한 선명도 제공
디테일 향상을 위한 국부 대비 및 동적 비선형 대비
17x17x17 노드가 있는 3D LUT는 4913개의 서로 다른 제어 포인트를 제공하며 이는 보정된 디스플레이를 대상 색 공간에 일치시키는 데 적합합니다.
낮은 채도 보호, 파란색/녹색 확장을 달성하기 위한 독립적인 루마/색조/채도 조정, 신선한 톤 보정 및 비디오의 더 넓은 영역을 갖춘 고정밀 HSL 색 공간 기반 색상 관리
비디오 믹서: 비디오 평면 2개와 그래픽 평면 2개
비디오 및 그래픽 레이어의 독립적인 HDR 재매핑
높은 니트 백라이트를 위한 로컬 디밍 제어

LCD 패널 출력
1, 2, 4개 영역이 지원되는 8레인 V-By-One 출력, 최대 4Kx2K 60Hz 해상도
최대 1920x1080 60Hz 해상도를 지원하는 듀얼 채널 LVDS 출력
프로그래밍 가능한 HD/FHD 타이밍 컨트롤러가 내장된 내장형(1포트 6쌍)/(2포트 3쌍) 미니 LVDS 출력 최대 1920x1080Hz 해상도(옵션)
프로그래밍 가능한 UHD 타이밍 컨트롤러를 갖춘 12레인 CEDS/CHPI/CMPI/iSP 출력 UHD TCON 없는 패널 옵션, 최대 4Kx2K 60Hz 해상도
LCD 패널 튜닝을 위한 3개의 독립적인 감마 테이블
다양한 LCD 패널 색상 깊이에 매핑하기 위한 디더링 논리

비디오 입력/출력 인터페이스
Dynamic HDR, ARC, HDCP 1.4 /2.2, 4Kx2K@60 최대 해상도 입력을 지원하는 HDMI 2.1 수신기 포트 3개
2x CVBS 480i/576i 표준 정의 입력
CVBS(PAL/NTSC) 바이패스 출력 지원
8비트 RGB565, CCIR656, CCIR601, YUV422, YCbCr422를 지원하는 ITU 601/656 병렬 카메라 입력

오디오 코덱 및 입력/출력
MP3, AAC, WMA, RM, FLAC, Ogg, Dolby DTS 오디오 지원 옵션 및 7.1/5.1 다운믹싱으로 프로그래밍 가능
저전력 VAD 및 내부 AEC 루프백 경로
최대 384kHz x32비트 x 8ch 또는 96kHzx 32비트 x 32ch의 TDM/PCM 모드 및 최대 384kHz x 32비트 x 8ch의 I2S 모드를 갖춘 내장 TDM/PCM/I2S 포트 3개
프로그래밍 가능한 CIC, LPF 및 HPF를 갖춘 디지털 마이크 PDM 음성 입력, 최대 8개의 DMIC 지원
내장형 직렬 디지털 오디오 SPDIF/IEC958 출력
2개의 L/R 아날로그 입력 채널 및 2개의 L/R 출력 채널
I2SPCM 조합으로 동시 듀얼 오디오 스테레오 채널 출력 지원
오디오 스피커용 오디오 EQ/DRC 지원

TV 복조기
표준 호환 NTSC, NTSC-J, PAL-BG, PAL-DK1, PAL-I, PAL-DK, PAL-M, PAL-N, SE-CAM-DK2, SECAM-DK3, SECAM-L ATV 복조기
전세계 아날로그 TV 오디오 표준: BTSC, A2, EIA-J 및 NICAM
텔레텍스트, 자막, V-칩 지원
DTMB/DVB-C/DTV 복조기
내장된 VIF 복조기는 튜너 모듈에서 낮은 IF 인터페이스를 지원합니다.

DTV 방송 인터페이스
외부 디지털 TV 튜너/복조기에 연결하기 위한 역다중화 프로세서가 내장된 전송 스트림(TS) 입력 인터페이스 3개
튜너 및 복조기를 제어하기 위한 내장형 PWM, I2C 및 SPI 인터페이스
통합 ISO 7816 스마트 카드 컨트롤러

메모리 및 스토리지 인터페이스
듀얼 랭크 및 최대 4GB 총 주소 공간을 갖춘 32비트 DRAM 메모리 인터페이스
JEDEC 표준 DDR3-2133 /DDR3L-2133 /DDR4-2666 /LPDDR3-2133과 호환 가능
/LPDDR4-3200 SDRAM
최대 UHS-I SDR104까지 사양 버전 2.x/3.x/4.x DS/HS 모드를 지원하는 1비트 및 4비트 데이터 버스 폭을 갖춘 SDSC/SDHC/SDXC 카드 및 SDIO 인터페이스
사양 버전 5.0 HS400을 완벽하게 지원하는 1/4/8비트 데이터 버스 폭을 갖춘 eMMC 메모리 인터페이스
SLC NAND 플래시 컨트롤러
안전한 키 저장을 위한 내장형 4K 비트 OTP 메모리

네트워크 인터페이스
RGMII 인터페이스를 갖춘 IEEE 802.3 10/100/1000M 이더넷 MAC
10/100M 이더넷 PHY 인터페이스
USB 또는 SDIO를 통해 지원되는 WiFi/IEEE802.11
USB 또는 UART를 통한 Bluetooth 지원
혼합 WIFI 및 BT 트래픽에 최적화된 네트워크 인터페이스

통합 I/O 컨트롤러 및 인터페이스
트리플 USB 2.0 고속 USB I/O, USB 호스트 2개, USB OTG 1개
다중 UART, I2C 및 PWM SPI 인터페이스
프로그래밍 가능한 원격 제어 입력 회로 및 IR 블래스터 출력
4개의 입력 채널이 내장된 10비트 SAR ADC 내장
풀업 및 풀다운 기능이 내장된 범용 IO
시스템, 주변기기 및 기타 인터페이스
통합 범용 타이머, 카운터, DMA 컨트롤러
24MHz 크리스털 입력
ICE/JTAG를 사용한 임베디드 디버그 인터페이스

전원 관리
소프트웨어로 제어되는 다중 내부 전력 도메인
CPU, 시스템, DRAM 등을 위한 다양한 절전 모드
작동 주파수를 조정하기 위한 다중 내부 PLL
1.8V 및 3.3V를 위한 다중 전압 I/O 설계

보안
Trustzone 기반 TEE(신뢰할 수 있는 실행 환경)
보안 부팅, 암호화된 하드웨어 자체 설정 OTP, 메모리 무결성 검사기를 갖춘 암호화된 DRAM, 하드웨어 키 래더, 내부 제어 버스 및 스토리지
보안/비보안 분리 엔트로피 True RNG
사전영역/ID 메모리 보안관제 및 전기펜스
하드웨어 기반 TVP(Trusted Video Path) 및 보안 콘텐츠(SecureOS 소프트웨어 필요)
보안된 IO 및 보안된 시계

패키지
FCBGA, 19mm x 19mm, 0.65 볼 피치, RoHS 준수

고급 Amlogic T972 칩셋으로 구동되고 다양한 Android 9.0 플랫폼에서 실행되는 PCBA 개발 보드로 프로젝트를 혁신하세요. HDMI 입력 및 V-by-one 4K 화면 지원을 갖춘 이 보드는 POS 시스템, 스마트 홈 장치, 대화형 키오스크, 자동 판매기 및 LCD 디스플레이를 포함한 광범위한 응용 분야에서 혁신을 실현하도록 설계되었습니다.

PCBA 개발 보드의 중심에는 성능, 효율성 및 멀티미디어 기능으로 유명한 강력한 Amlogic T972 칩셋이 있습니다. 쿼드 코어 처리 및 고급 GPU 성능을 갖춘 이 칩셋은 HD 콘텐츠의 원활한 작동과 원활한 재생을 제공하여 모든 애플리케이션에서 탁월한 사용자 경험을 보장합니다.

PCBA 개발 보드에 Android 9.0이 포함되어 친숙하고 유연한 개발 플랫폼을 제공하므로 다양한 소프트웨어 도구와 라이브러리를 활용하여 아이디어를 실현할 수 있습니다. POS 시스템, 스마트 홈 자동화, 대화형 키오스크 또는 디지털 사이니지를 위한 맞춤형 애플리케이션을 개발하는 경우 이 보드는 성공에 필요한 다양성과 성능을 제공합니다.

PCBA 개발 보드의 주요 기능 중 하나는 카메라, 센서 또는 멀티미디어 플레이어와 같은 외부 장치와 쉽게 통합할 수 있는 HDMI 입력입니다. 이 기능을 사용하면 보안 애플리케이션을 위한 얼굴 인식 구현, 광고 디스플레이용 멀티미디어 콘텐츠 통합, 데이터 수집 및 분석을 위한 외부 장치 연결 등 사용자를 위한 대화형 및 동적 환경을 만들 수 있습니다.

또한 PCBA 개발 보드의 V-by-one 4K 화면 지원은 다양한 LCD 디스플레이와의 호환성을 보장하여 청중에게 놀라운 시각 효과와 매력적인 콘텐츠를 제공할 수 있습니다. 생생한 디지털 사이니지 디스플레이, 몰입형 게임 경험 또는 대화형 터치스크린을 만들 때 이 보드는 비전을 현실로 만드는 데 필요한 유연성과 성능을 제공합니다.

당사의 PCBA 개발 보드는 사용 편의성과 유연성을 염두에 두고 설계되었으며 특정 요구 사항에 맞는 컴팩트한 폼 팩터와 포괄적인 연결 옵션을 갖추고 있습니다. Wi-Fi, Bluetooth, 이더넷, USB 및 GPIO 인터페이스에 대한 지원을 통해 네트워크 및 주변 장치에 쉽게 연결할 수 있으므로 기존 인프라에 원활하게 통합할 수 있습니다.

요약하면 HDMI 입력 및 V-by-one 4K 화면 지원 기능을 갖춘 PCBA 개발 보드 Amlogic T972 Android 9.0은 POS, 스마트 홈, 키오스크, 자동 판매기 및 LCD 애플리케이션에서 혁신을 실현하기 위한 완벽한 솔루션입니다. 강력한 칩셋, 유연한 플랫폼, 포괄적인 연결 옵션을 통해 프로젝트에 생기를 불어넣고 오늘날 경쟁이 치열한 시장에서 앞서가는 데 필요한 모든 것을 제공합니다.
